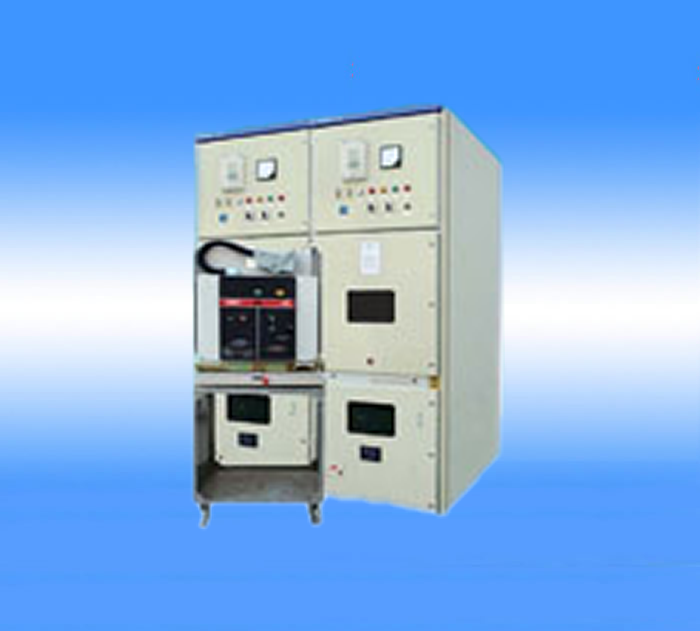

KYN28-12鎧裝中置式金屬封閉開關設備(以下簡稱開關柜)是祝捷電氣有限公司在吸收國內外先進制造技術的基礎上自行設計開發的新型產品,可取代各種老型的金屬封閉開關設備, 如 KYN1-10,JYN2-10,GBC-10等系列產品.其產品具有以下明顯優點: ■. 產品優點
■.1.1 產品的外殼完全是由覆鋁鋅鋼板經機床加工多重折彎成形后用螺栓組裝而成,具有很高的機械強度,有效地保證了產品的整齊和美觀,柜門采用噴塑涂覆,具有較強的抗沖擊和耐腐蝕能力.產品外殼具有IP4X級的防護等級.
■.1.2 本產品的主開關可配置ABB公司生產的VD4型真空斷路器,C3系列固定式負荷開關,同時也可配置多種國產系列真空斷路器(如VS1,VH1,VK,ZN28),以取代國外同類產品.
■.1.3 無論是選用何種斷路器,其裸導體空氣絕緣距離均能保證大于125mm,復合絕緣大于60mm.其斷路器均具有長壽命,高參數,少維護,體積小的獨特優點.KYN28-12鎧裝中置式金屬封閉開關設備適用于3.6～12kV三相交流50Hz電網,作為接受和分配電能,并對電路實行控制,監測和保護之用.可用于單母線,單母線分段系統或雙母線系統.開關設備符合IEC298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》,IEC694《高壓開關控制設備共用條款》,我國GB3906《3-36kV交流金屬封閉開關設備》及DL404《戶內交流高壓開關柜訂貨條件》,德國DIN.VDE0670《額定電壓1kV以上的交流開關設備》等標準的要求.并且具有完善,可靠的防誤操作功能.
■.三 KYN28-12型號含義 K Y N 28－12 /□
││││ │ │
││││ │ │
││││ │ └──────額定電流
││││ └───────額定電壓（KV）
│││└─────────設計序號
││└──────────戶內
│└───────────移開式
└────────────鎧裝式金屬封閉開關設備
使用環境條件：
海拔高度：不超過1000m；
環境溫度：上限+40℃，下限-10℃；
相對濕度：日平均值不大于95%，月平均值不大于90%；
飽和蒸汽壓：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3 MPa；
地震烈度：不超過8度；
無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所.
主要特點：
1)柜體結構采用敷鋁鋅板經多重折彎組裝而成；
2) 所有的操作均在柜門關閉狀態下進行；
3) 防護等級高，可防止雜物和蟲害侵入；
4) 簡單有效的“五防”閉鎖，防止誤操作；
5) 可配用VS1(ZN63A)或根據用戶要求選用VD4型真空斷路器；
6) 更換斷路器簡單，手車互換性好；
7) 柜體可靠墻安裝、柜前維護、減少占地面積；
8) 電纜室空間充裕、可連接多根電纜；
9) 快速接地開關用于接地和回路短路；
10) 斷路器室、繼電器室、電纜室可根據用戶要求分別加裝加熱器，防止凝露與腐蝕發生；
11) 斷路器室、電纜室可根據用戶要求分別加裝照明裝置，以方便維護及檢修.
主要技術參數：
1、真空開關柜主要技術參數
參數名稱 | 單位 | 參數 | 額定電壓 | kV | 3.6 7.2 12 | 額定電流 | A | 630 1250 1600 2000 2500 3150 | 額定頻率 | H Z | 50 | 額定短時耐電流 | kA | 16 20 25 31.5 40 | 額定峰值耐受電流 | kA | 40 50 63 80 100 | 額定工頻耐受電壓 | kV | 42/1min | 額定雷電沖擊耐受電壓 ( 峰值 ) | kV | 75 | 額定短路持續時間 | S | 4 | 防護等級 |
| IP4X |
2、真空斷路器主要技術參數
參數名稱 | 單位 | 參數 | 額定電壓 | kV | 12 | 額定電流 | A | 630 1250 1600 2000 2500 3150 | 額定短路開斷電流 | kA | 25 31.5 40 | 額定短時耐受電流 | kA | 25 31.5 40 | 額定短路關合電流 | kA | 63 80 100 | 額定短時工頻耐受電壓 | kV | 42/1min | 額定雷電沖擊耐受電壓 ( 峰值 ) | kV | 75 | 額定短路持續時間 | S | 4 | 合閘時間 ( 額定電壓 ) | ms | 35≤ t ≤ 70 | 分閘時間 ( 額定電壓 ) | ms | 20≤ t ≤ 50 | 額定短路電流開斷次數 | 次 | 50(40kA為 30) | 機械壽命 | 次 | 20000 |
3、操動機構主要技術參數
參數名稱 | 單位 | 參數 | 額定操作電壓 | 分閘線圈 | V | DC220/110 AC220/110 | 合閘線圈 | 額定操作電流 | 分閘線圈 | A | (DC/AC)220/110V： 0.9/1.8 | 合閘線圈 | (DC/AC)220/110V： 1.0/2.0 | 儲能電動機功率 | W | 70 | 儲能電動機額定電壓 | V | DC220/110 AC220/110 | 儲能時間 | S | ≤ 15 |
|
